影像超聲X線設備可分為多種類型
添加時間：2025-05-21 13:12
瀏覽次數：
來源：

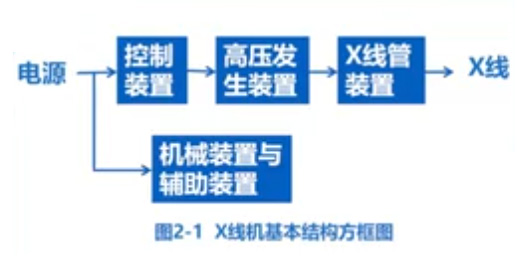

影像技術檢查、設備管理。醫用X線機分為診斷用X線機和治療用X線機兩大類。診斷用X線機的基本結構由X線發生裝置和外圍裝置兩大部分組成。X線機的基本結構是，電源-控制裝置-機械裝置與輔助裝置-高壓發生裝置-X線管裝置-X射線。主要人是產生X線，控制X線的穿透能力。輻射強度和曝光時間，根據臨床檢查需要配裝的各種機械裝置。
X線機按最大輸出功率、高壓變壓器工作頻率、應用范圍等可分為多種類型。按X線管標稱功率分類，如10kW、20kW等;按管電流大小分類，小型（200mA以下）、中型（200~500mA）、大型（500mA以上）。診斷用X線機按高壓變壓器工作頻率的高低可分為:工頻（50Hz/60Hz）中頻（400Hz~20kHz）高頻（大于20kHz）。普通攝影X線機及其附屬裝置，X線管組件支持裝置。X線管組件支持裝置從結構上可以分為落地式、懸吊DR、C形臂式等幾種形式。

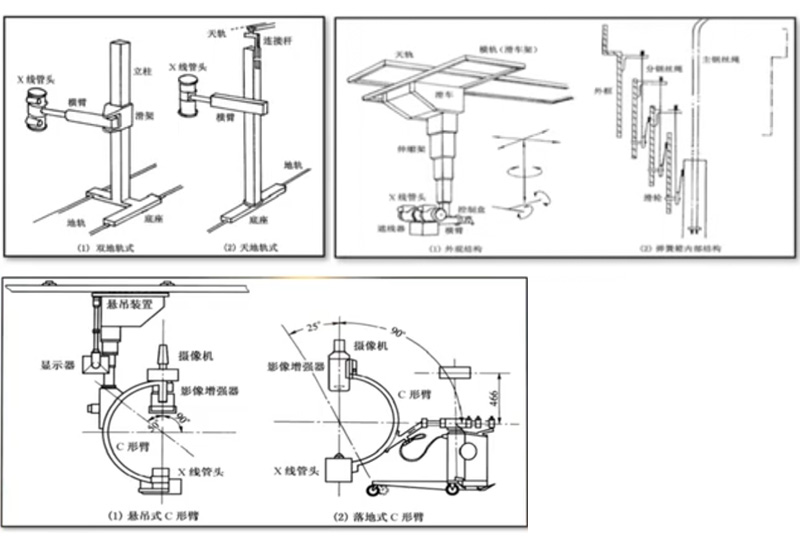

落地式:分為雙地軌式X線管組件支持裝置、天地軌式X線管組件支持裝置和攝影床一體化式X線管組件支持裝置。雙地軌式X線管組件支持裝置:立柱由兩條地軌支持，立柱固定在底座上，底座在雙地軌上滑動，帶動立柱和X線管組件在雙軌道上縱向水平移動。這種立柱支持方式對機房高度無特殊要求，安裝方便，缺點是地面軌道較多，顯得不整潔。天地軌式X線管組件支持裝置:立柱由一條地軌和一條天軌支持，其主體由立柱和連接桿組成。連接桿可上下伸縮，以在一定范圍內適應不同高度的房間。天軌不承重，只起支持作用，安裝不太復雜，應用較多。這種結構形式地面上只有一條軌道，較為整潔。懸吊式X線管組件支持裝置與前面落地式X線管組件支持裝置相比，結構復雜、安裝難度較大、相對成本較高，但它能充分利用機房上部，具有運動靈活、操作方便、運用范圍廣的特點，所以特別適用于多功能X線攝影。懸吊式X線管組件支持裝置由固定縱向天軌、移動橫軌、滑車、伸縮架、橫臂、控制盒和X線管組件等組成。為適應各種不同X線特殊檢查而設計的，名稱因其形狀而來。C形臂的一端裝X線管頭和遮線器，另一端裝攝影轉換和記錄裝置如影像增強器、電視攝像機、點片照相機和電影攝像機等。C形臂式可以和懸吊臂式的裝置結合，組成懸吊式C形臂支持裝置可以與專用底座結合成落地式C形臂支持裝置。
