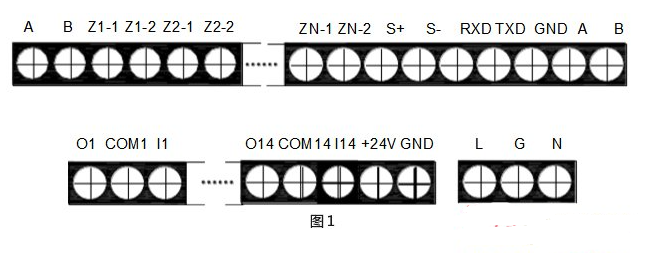

控制器外接端子如圖1所示。

其中：

A、B：連接火災(zāi)顯示盤的通訊總線端子；

ZN-1、ZN-2（N=1~58）：探測器總線（無極性）；

S+，S-：火災(zāi)報警輸出端子（可設(shè)置為無源常開、無源常閉和有源輸出）；

RXD、TXD、GND：連接彩色CRT系統(tǒng)的接線端子；

A、B：連接其它各類控制器的通訊總線端子；

On、COMn、In（n=1~14）：直接控制盤輸出端子； +24V、GND：DC24V、6A供電電源輸出端子；

L、G、N：交流220V接線端子及機柜保護接地線端子。
